Wiring Like An Engineer

1. มอเตอร์ชนิด WT → ควบคุมด้วยสวิตซ์ (มีสาย)

เดินสายจาก มอเตอร์ → สวิตซ์ ใช้สายไฟ THW ขนาด 2.5 mm² / 4 แกน (L1, L2, N, G)
เดินสายจาก เมนไฟฟ้า → สวิตซ์ ใช้สายไฟ THW ขนาด 2.5 mm² / 3 แกน (L, N, G)

หมายเหตุ: ควรติดตั้งสวิตซ์ในตำแหน่งที่ปลอดภัยและเข้าถึงง่าย เพื่อการใช้งานที่สะดวก

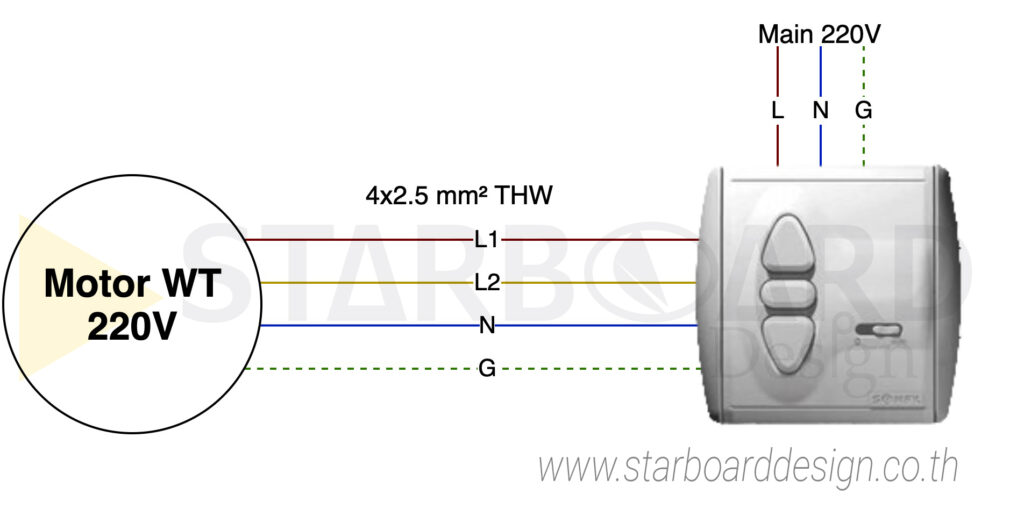

แผนผังการต่อสายไฟมอเตอร์ WT AC 220V กับสวิตช์ควบคุม

ตัวอย่างการเดินสายไฟสำหรับมอเตอร์ม่านระบบ WT ใช้สาย 4×2.5 mm² จากมอเตอร์ไปยังสวิตช์ และเดินสายเมนเข้าสู่สวิตช์ด้วยสาย 3×2.5 mm²

ข้อควรรู้: มอเตอร์ WT ไม่สามารถพ่วงหลายตัวใช้งานกับสวิตช์เดียวกันได้

มอเตอร์ระบบ WT เป็นมอเตอร์แบบมีสาย ที่ควบคุมขึ้น-ลง-หยุดผ่านสัญญาณไฟ 220V โดยตรง จากสวิตช์ เมื่อกดปุ่ม สวิตช์จะส่งไฟ 220V เข้าไปที่เส้น “ขึ้น” หรือ “ลง” ของมอเตอร์โดยตรง

ทำไมถึง พ่วงมอเตอร์หลายตัวเข้าด้วยกันไม่ได้?

สัญญาณควบคุมของ WT เป็นไฟแรงดันสูง (ไม่ใช่สัญญาณดิจิทัล)
การพ่วงหลายตัว จะทำให้ วงจรย้อนกลับหากมอเตอร์ตัวหนึ่งยังจ่ายไฟอยู่
อาจเกิด แรงดันย้อนกลับ หรือ วงจรช็อต ระหว่างเส้นควบคุม → เสี่ยง มอเตอร์เสียทันที

ทางเลือกที่ถูกต้อง

หากต้องการควบคุมมอเตอร์หลายชุดพร้อมกัน ควร:

ใช้มอเตอร์แบบ Dry Contact หรือ Relay-Compatible
ใช้ WT แต่แยกสวิตช์ควบคุมทีละตัว
อีกทางคือใช้ ตัวควบคุมกลาง (Central Control Module) ที่ออกแบบมาเพื่อแยกวงจรโดยเฉพาะ

มอเตอร์ WT ใช้งานง่าย ราคาย่อมเยา แต่ต้อง แยกวงจรควบคุมเฉพาะแต่ละตัว ห้ามพ่วงรวมเองเด็ดขาด เพื่อป้องกันความเสียหายต่อวงจรและมอเตอร์ หากต้องการควบคุมหลายตัวพร้อมกัน ให้ปรึกษาผู้เชี่ยวชาญด้านไฟฟ้าและมอเตอร์โดยตรงเท่านั้น

2. มอเตอร์ชนิด RTS → ควบคุมด้วยรีโมต (ไร้สาย)

ระบบ RTS พ่วงมอเตอร์หลายตัวได้ เดินสายง่าย ประหยัด และดูเรียบร้อย

มอเตอร์ระบบ RTS เป็นระบบไร้สายที่รับคำสั่งจากรีโมตหรือสวิตช์แบบวิทยุ ไม่ต้องเดินสายสัญญาณควบคุม เหลือเพียงสายไฟสำหรับจ่ายไฟเข้าแต่ละตัวเท่านั้น เนื่องจากมีตัวรับสัญญาณ (Receiver) อยู่ภายใน

เดินสายจาก เมนไฟฟ้า → มอเตอร์ โดยตรง ใช้สายไฟ THW ขนาด 2.5 mm² / 3 แกน (L, N, G)

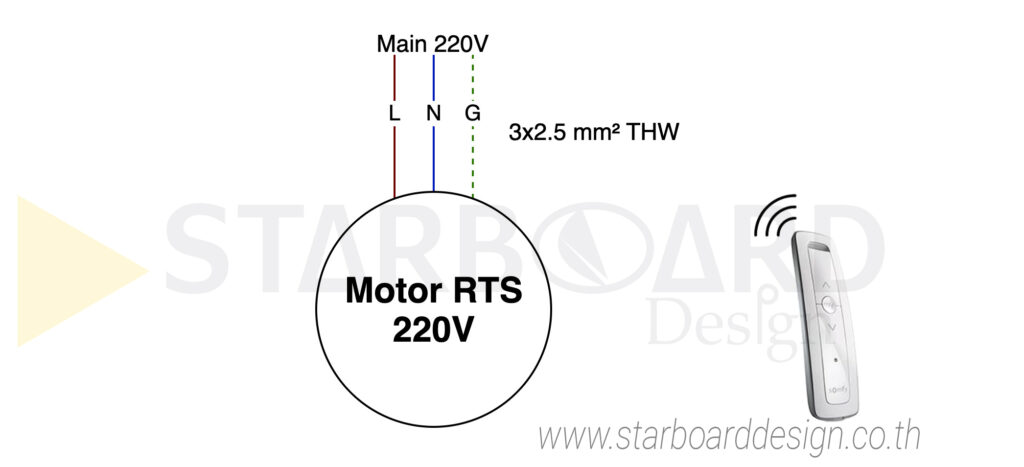

แผนผังการต่อสายไฟมอเตอร์ RTS AC 220V กับมอเตอร์ ควบคุมด้วยรีโมต

ตัวอย่างการเดินสายไฟสำหรับมอเตอร์ม่านระบบ RTS ใช้สาย 3×2.5 mm² จากสายเมนเข้าสู่มอเตอร์โดยตรง

เดินสายชุดเดียวได้ 8 ตัว (ด้วยสาย 2.5 mm²)

ใช้ สาย THW 2.5 mm² เดินไฟหลักเข้าใต้ฝ้า
พ่วงมอเตอร์ RTS ได้สูงสุด 8 ตัว (มอเตอร์ละ ~1A)
ต่อเข้ากับเบรกเกอร์ CB 16A ก็เพียงพอและปลอดภัย (เผื่อโหลดไว้แล้ว)

คำแนะนำในการเดินสายให้เรียบร้อย

เดินสายไฟหลักมา เพียงชุดเดียว ใต้ฝ้า → ประหยัดสายและแรงงาน
จากนั้น แยกสายไฟแต่ละเส้นลงที่มอเตอร์แต่ละตัวแบบซ่อนในฝ้า
ช่วยให้ งานติดตั้งดูสะอาดเป็นระเบียบ และง่ายต่อการซ่อมบำรุงในอนาคต

3. มอเตอร์ชนิด WT → ควบคุมด้วยระบบ Home Automation

เดินสายจาก มอเตอร์ → ระบบโฮมออโตเมชั่น ใช้สาย THW ขนาด 2.5 mm² / 4 แกน (Forward, Reward, Common, Ground)

แผนผังการต่อสายไฟมอเตอร์ WT AC 220V กับระบบโฮมออโตเมชั่น

ตัวอย่างการเดินสายไฟสำหรับมอเตอร์ม่านระบบ WT ใช้สาย 4×2.5 mm² จากมอเตอร์ไปยังระบบโฮมออโตเมชั่น

ที่ Starboard Design เราสามารถช่วยออกแบบระบบม่านไฟฟ้าให้รองรับ ทั้งการควบคุมผ่านรีโมต และ ระบบสมาร์ทโฮม (Home Automation) ได้ในเวลาเดียวกัน เพื่อให้ผู้ใช้งานสะดวกสบายสูงสุด ไม่ว่าจะกดจากรีโมต หรือสั่งงานผ่านระบบอัจฉริยะ

ควบคุมได้ทั้งจากรีโมต และระบบบ้านอัจฉริยะ เช่น KNX, Zigbee, Wi-Fi Control, หรือผ่านแอปฯ

อย่างไรก็ตาม การเลือกวิธีควบคุมม่านควร วางแผนตั้งแต่ต้นทาง เพื่อให้ช่างไฟและช่างระบบสามารถเดินสายได้ถูกต้องตามแบบการใช้งานจริง และป้องกันการแก้ไขภายหลังที่อาจมีค่าใช้จ่ายสูง

4. มอเตอร์ชนิด WT → ควบคุมด้วยแอป SmartLife ของ Tuya

เดินสายจาก มอเตอร์ → Tuya Module ใช้สายไฟ THW ขนาด 2.5 mm² / 4 แกน (L1, L2, N, G)
เดินสายจาก เมนไฟฟ้า → Tuya Module ใช้สายไฟ THW ขนาด 2.5 mm² / 3 แกน (L, N, G)
Tuya Module สามารถติดตั้งไว้ตรงตำแหน่งเดียวกับมอเตอร์ได้ ถ้าอยู่ในตำแหน่งที่รับสัญญาณ Wifi ของ Router ได้ดีพอ

แผนผังการต่อสายไฟมอเตอร์ WT AC 220V กับแอป SmartLife

ตัวอย่างการเดินสายไฟสำหรับมอเตอร์ม่านระบบ WT ไปยัง Tuya Module ควบคุมด้วยแอปพลิเคชั่น Smart Life

สำหรับผู้ที่ต้องการควบคุมม่านไฟฟ้าผ่านระบบ Smart Home ของ Tuya ด้วยแอปพลิเคชั่น Smart Life ทาง Starboard Design มีตัวเลือก Tuya Module ที่รองรับการใช้งานผ่านแอป Smart Life โดยสามารถเลือกได้ 2 แบบตามความต้องการ:

ควบคุมผ่านแอป Smart Life อย่างเดียว
ควบคุมได้ทั้งแอป Smart Life และรีโมต (ควบคู่กัน)

เพื่อให้ระบบทำงานได้ตรงตามความต้องการ กรุณาแจ้งล่วงหน้าในขั้นตอนออกแบบหรือสั่งผลิต
ทีมงานจะได้เตรียม Module ที่เหมาะสมและติดตั้งได้อย่างถูกต้อง

เลือกให้ขนาดสายไฟและเบรกเกอร์ให้เหมาะกับงาน

เวลาเดินสายไฟเพื่อควบคุมมอเตอร์ม่านไฟฟ้าหลายตัว ไม่สามารถแค่พ่วงรวมกันได้เฉย ๆ แต่ต้อง คำนวณกระแสให้ถูกต้อง ทั้งสายไฟและเบรกเกอร์ (CB) เพื่อป้องกันไฟร้อน ลัดวงจร หรือเบรกเกอร์ตัดบ่อย

ตัวอย่างการใช้งานจริง

มอเตอร์ใช้ไฟ 1A ต่อชุด
สายไฟ THW ขนาด 2.5 mm² รับกระแสได้สูงสุดประมาณ 16A
เบรกเกอร์แนะนำ CB 16A

หากคุณใช้มอเตอร์หลายตัว ควรดูตามตารางนี้:

ตารางเปรียบเทียบจำนวนมอเตอร์ที่ต่อพ่วงได้ตามขนาดสายไฟ

ขนาดสายไฟ (THW)	รับกระแสสูงสุด (A)	จำนวนมอเตอร์ที่ต่อพ่วงได้ (ตัวละ 1A)	ขนาด CB ที่แนะนำ	หมายเหตุ
2.5 mm²	16A	ไม่เกิน 8 ตัว	16A	ควรเผื่อโหลด 50%
4.0 mm²	22A	ไม่เกิน 12 ตัว	20A–25A	เพิ่มความยาวสายได้มากขึ้น
6.0 mm²	30A	ไม่เกิน 16 ตัว	25A–32A	เหมาะกับการเดินสายรวม
10.0 mm²	40A	ไม่เกิน 25 ตัว	32A–40A	สำหรับระบบรวมขนาดใหญ่

คำแนะนำ: ควรเผื่อโหลดไว้ประมาณ 25–50% เพื่อป้องกันสายร้อนและให้เบรกเกอร์ทำงานแม่นยำ

ความยาวสายมีผลต่อแรงดันตก ควรใช้สายใหญ่ขึ้นถ้าเดินไกลเกิน 20 เมตร
